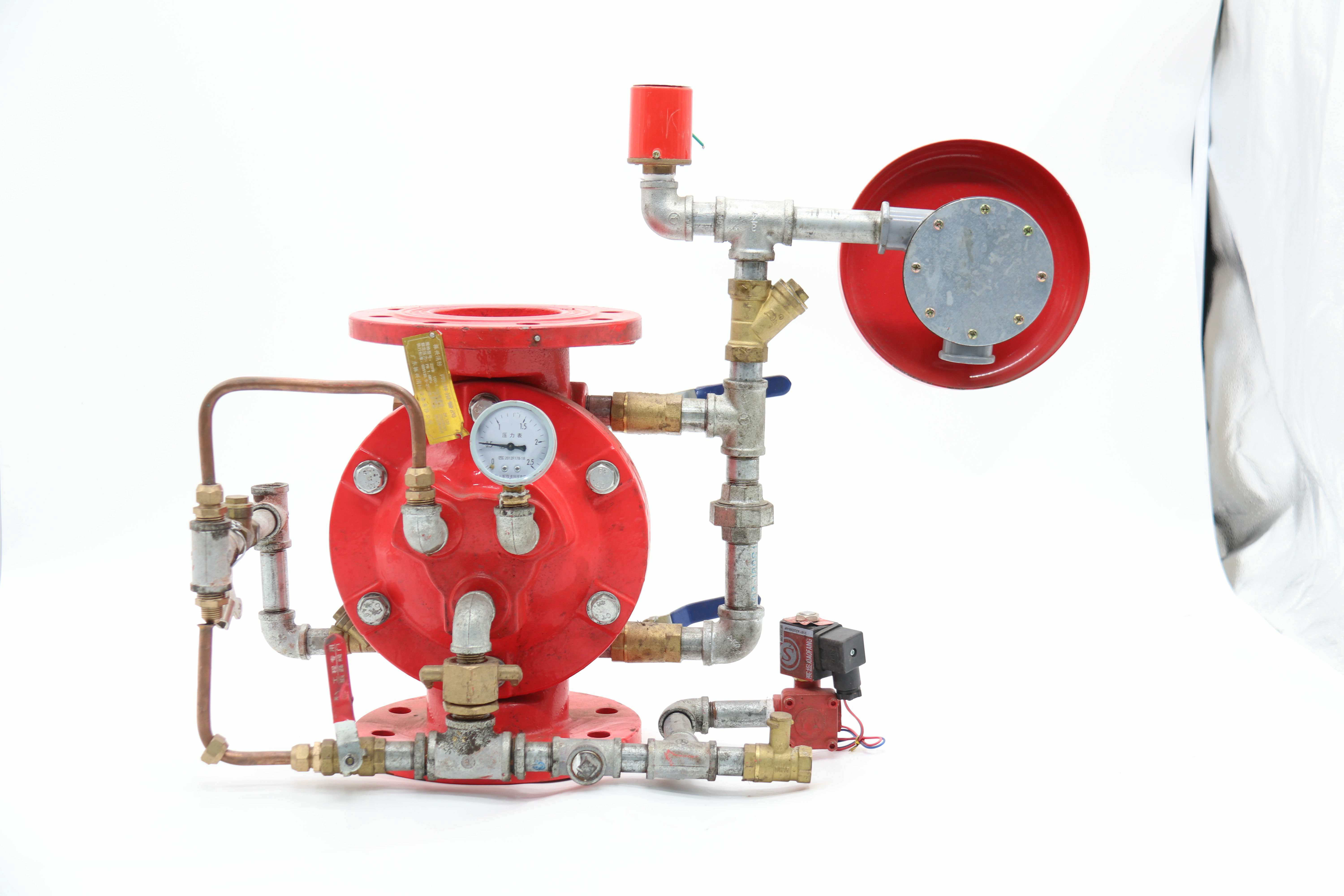

ZSFM型雨淋報警閥采用隔膜止回的原理，在隔膜的兩面通道的管路壓力基本平衡時，隔膜處于關閉狀態，當供水系統壓力大于管網噴水系統管路壓力時，隔膜能自動打開的一種單向止回閥，可和其它部件組成多種雨淋報警滅火系統，適用千醫院、賓館、商場、工廠、機場、娛樂場、圖書館、體育場、會展中心等自動噴水滅火系統。
1、主要技術參數，外形連接尺寸：
額定工作壓力：  1.6MPa
密封試驗壓力：  3.2MPa
供水壓力范圍：  0. 14~1. 6MPa
報警性能：      ≥0.05MPa
產品標準號：    GB5135. 5-2018 《自動噴水滅火系統　第5部分：雨淋報警閥》
法蘭標準：      GB∕T 17241.6-2008 《整體鑄鐵法蘭》

連接尺寸


2、主要結構和工作原理
ZSFM型雨淋報警閥由體、蓋、隔膜等零件和管路附件、防復位器、電磁閥、壓力開關和水力警鈴等部件組成，隔膜關閉時、將閥體隔成上、下兩個部份，上部連接自動噴水滅火系統管網，下部與供水系統管網相接、蓋與隔膜在密封后形成一個有控制壓力的內腔， 有管路和閥休上部供水管路相連接 當內腔壓力與供水管路壓力基本平衡時，隔膜處于密封狀態（即伺應狀態），此時，供水系統無，法向管網供水，當隔膜控制室內壓力下降時，隔膜自動打開供水。
3、ZSFM型雨淋報警閥有以下兩種性能特點：
1) 在自動噴水滅火管網上安裝開式噴頭，平時管網無水，由隔膜將供水系統隔住，一旦隔膜打開，整個保護區的開式噴頭同時噴水撲滅火災，適用于易燃、易爆的堆棧和倉庫。
2) 用不同控制探測系統裝置控制隔膜的開啟壓力，形成濕式雨淋滅火報警系統。
濕式控制系統：由ZSFM雨淋報警閥和閉式噴頭組成，閉式噴頭管路有水，供水系統衱隔膜密封，當作為探測用的閉式噴頭受火災發生后熱度爆裂時，閉式噴頭噴水，管網壓力下降，隔膜室內壓力隨之下降，隔膜自動打開供水，噴頭開始噴水滅火，水力警鈴和壓力開關同時動作，但噴水的僅為破碎的閉式噴頭所處的區域不能大面積噴水。

4、安裝、調試與操作 ：
1) 安裝：
a. 安裝前，管路應進行過沖洗和壓力試驗；
b.在搬運/起吊本閥時，應在兩法蘭頸部施力，嚴禁在管路附件上用力，防止變形和損壞；
c.本閥應垂直安裝在管路上，注意箭頭向上，如必須水平安裝時，請在訂貨時說明。安裝位置應考慮維修、保養和操作的足夠空間；
d.本閥所有排水口應用合適口徑的鍍鋅管或軟管連接到排水管路上；
e.電進閥應通過控制模塊接到電控柜上，電壓DC24V；
f.水力警鈴安裝時應記住，小口為進水口，水平安裝，大口為排水口，垂直安裝。
g.本閥兩端宜各安裝帶有信號同口徑的消防蝶閥，便于控制和維修，本公司可以為你配套合格的手輪傳動和蝸輪傳動的ZSXFD型消防用信號蝶閥。


2）調試：
a.安裝完成后，首先將進水口蝶閥關閉，水力警鈴的報警球閥處于常開位置，復位球閥緊急手動帶鎖球閥，測試警鈴球閥，放水球閥處于關閉狀態，關閉出水口蝶閥，開啟管路法蘭，這時，緩慢開啟進水口蝶閥，對ZSFM雨淋報警閥進行充水，在排除空氣后，關閉等余水完全排完后，關閉放水球閥，使ZSFM雨淋報警閥處于伺應狀態。
b. 水力警鈴測試：
關閉/開啟水力警鈴應當報警；
關閉排去警鈴中的余水后，開啟本閥回到伺應狀態。
c.電磁閥測試：
給常閉電進閥信號，電進閥開啟，隔膜應在15~30s內開啟并繼續保持開啟狀態，如電進閥意外信號中斷，隔膜仍然持續打開供水，此時，只要打開復位球閥, 隔膜在30s自動復位，重新處于伺應狀態。
d.泄漏測試
ZSFM雨淋報警閥少量泄洞由滴水閥完成，如長期滴水，說明隔膜密封性能不好，應進行修復。
3)操作
a.電控：各類探測系統發現火災后，傳遞信號給電控柜，電控柜發出指令打開電磁閥，隔膜打開供水。
b.自控：分散在管網上閉式噴頭受火災加溫爆破噴水或泄壓，隔膜控制腔壓力下降，隔膜自動打開供。
c.手控：火災發生時，火警探測系統尚未報警，在此緊急情況下，可以打開緊急手動帶鎖球閥。
d.報警： 隔膜打開后，供水系統供水，水流流入水力警鈴開始報警，壓力開關在有壓情況下發出電信號， 通過電控柜啟動消防水泵繼續供水，或啟動聲光報警器。
e.復位：關閉電磁閥和手動緊急帶鎖球閥，關閉放水球閥和其它管路閥門，由于控制腔壓力逐步上升，此時打開復位球閥，隔膜很快能復位密封，重新回到伺狀態。
