1、說明

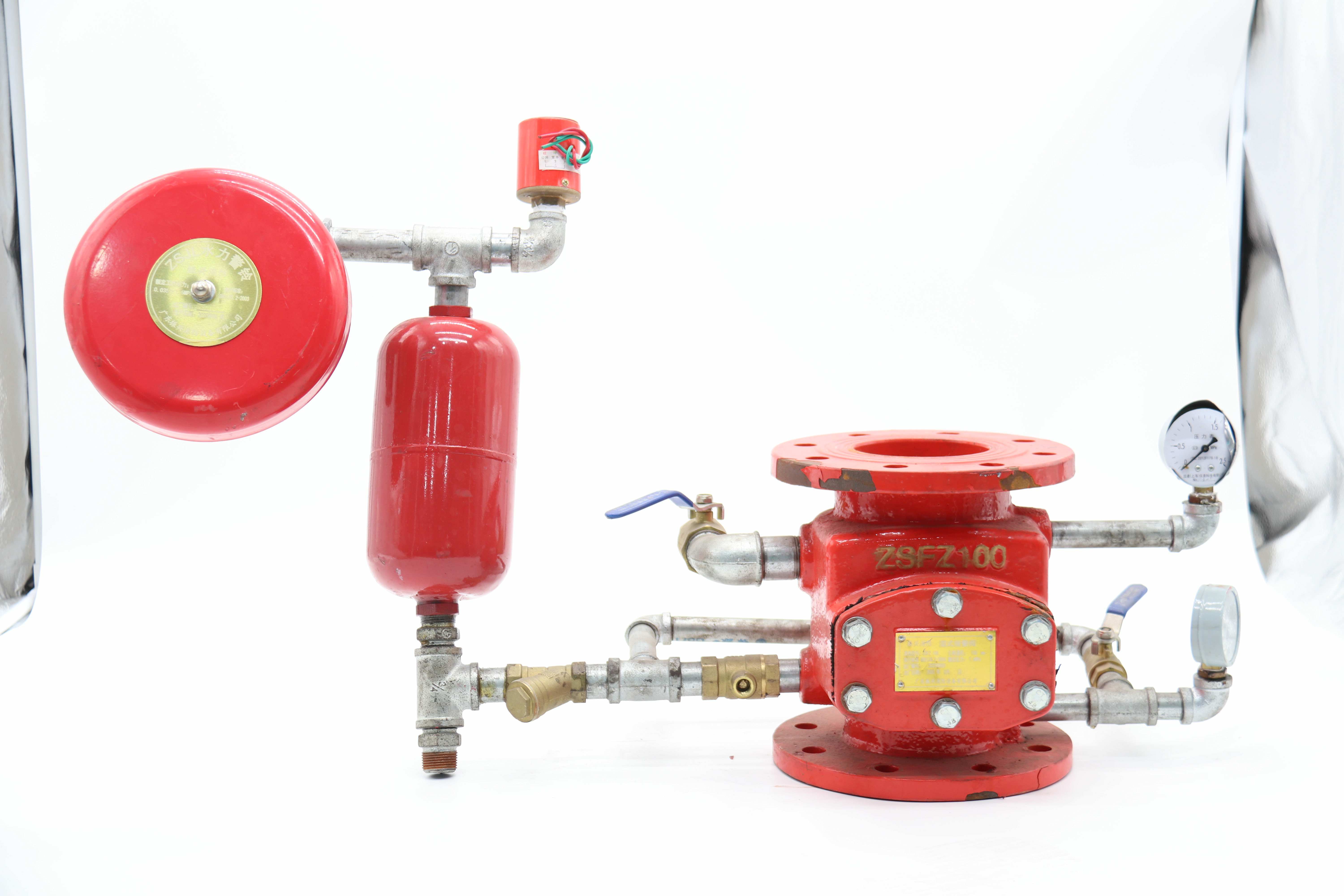

ZSFZ濕式報警閥是只允許水單方向流入噴水系統，并在規定的壓力和流量下驅動配套部件報警的一種單向閥，它與水流指示器，壓力開關，灑水噴頭等組成的濕式自動噴水滅火系統是一種應用極為廣泛的固定滅火系統。該系統管網內常年充滿一定壓力的清水，長期處于伺應工作狀態，當保護區域內某處發生火災時，區域內環境溫度升高，灑水噴頭的熱敏感元件（玻璃球）中的有機溶液發生熱膨脹面產生很大的內壓力，直到玻璃球外殼發生破碎，從而開啟噴頭噴水，并且自動啟動整個系統，發出聲光報警信號，以達到火災報警及控制火情、撲滅火災的目的。
2.1.1濕式報警閥
a）雙止回閥結構  滴水不漏
本濕式報警閥為雙止回型報警閥，主要由閥體、第一級止回閥和第二級止回閥等部分組成，整個閥體被分成上中下三個腔，上腔(出水側)與系統管網相通，下腔(供水側)與進水水源相通，中腔與水力警鈴和壓力開關相連接。在主閥上下兩個止回閥之間形成空氣隔斷，有效阻斷回流，平時滴水不漏。
b）伺服
當系統處于伺服狀態時，上下兩個止回閥都處于關閉狀態，中腔壓力等于大氣壓，通往水力警鈴的報警水道沒有壓力差，因而水力警鈴和壓力開關不動作；
c）開啟
當上腔壓力P2小于下腔壓力P1（注：P2/P1≤0.9）時，第一級止回閥開啟(差壓啟動)，中間腔進水，首先流向水力警鈴報警和壓力開關，在中間腔壓力達到一定壓力時，出口止回閥開啟，通向滅水系統噴水滅火；

d）防止誤報警
1）當與上腔連通的噴淋系統管網有滲漏（流量較?。毫ο陆禃r、平時可自動通過主閥側面連接管補充系統壓力，主閥不開啟，從而避免系統的誤報警；
2）當與下腔連通管道壓力頻繁變化時，主要進口壓力P1不大于系統壓力1.1倍P2，雙止回主閥不會開啟，多余壓力通過側面的止回閥和連接管，流到上腔的噴淋系統，壓力沖擊不大時，可避免了誤報警。
2.1.2延遲器
延遲器是一個有進水口和出水口的圓筒形儲水容器，平時放空；
下端設有進水管道和微量泄水裝置，與報警主閥的中間連接口相通，在進水管道上設有過濾器；上端設有管道與水力警鈴和壓力開關連接；由于系統的供水源壓力沖擊較大，使主閥開啟，水流先經過中間腔，再進入延遲器，由于水源壓力波動的時間很短，活塞很快就能自動復位(關閉)，所以進入延遲器的水量很小，并經過底部的泄水口排泄；延遲器的這一緩沖時間作用，避免了水流壓力波動而引起水力警鈴的誤報警。延遲器有效延遲時間為5~90S，壓力沖擊停止后，遺留在延遲器中的水由泄水口排出，排完所需時間(排水時間) 5min左右。
2.1.3水力警鈴和壓力開關
水力警鈴是一種水力驅動的機械裝置。由殼體、葉輪、鈴錘和鈴蓋等組成。
壓力開關是水力驅動的無源電信號開關，與消防水泵聯動。
當主閥開啟后，水流進過中間腔和延時器流向水力警鈴和壓力開關，在一定的水流壓力下，推動葉輪帶動鈴錘轉臂旋轉，使鈴錘連續擊打鋁鈴而發出報警鈴聲；同時壓力開關閉合，向消防泵發出啟動信號。
