一、產品介紹

       外貯壓式七氟丙烷滅火系統由滅火劑瓶組、動力氣體瓶組、高壓金屬軟管、單向閥(滅火劑管路)、集流管、安全泄放裝置、選擇閥、信號反饋裝置、滅火劑輸送管道、噴嘴、驅動氣體瓶組、減壓裝置、電磁型驅動裝置、驅動氣體管路、單向閥(驅動氣體管路)等組成。外貯壓式七氟丙烷滅火系統采用全淹沒滅火方式，根據不同應用場所使用要求，可組成單元獨立系統、組合分配系統，實現對單防護區和多防護區的滅火保護。系統具有自動、手動和機械應急操作三種啟動方式。


與內貯壓式七氟丙烷系統相比，外貯壓式七氟丙烷滅火系統具有以下優勢：


1)滅火劑輸送距離大大提高，更適合遠距離輸送和大空間防護區;


2)輸送管路管徑較小，可減少管道投資;


3)噴嘴入口壓力較高，改善了滅火劑的霧化效果，縮短了噴放時間，提高了滅火效率;


4)一般情況下，可沿用原哈龍1301管網和設備間，利于哈龍1301系統改造。

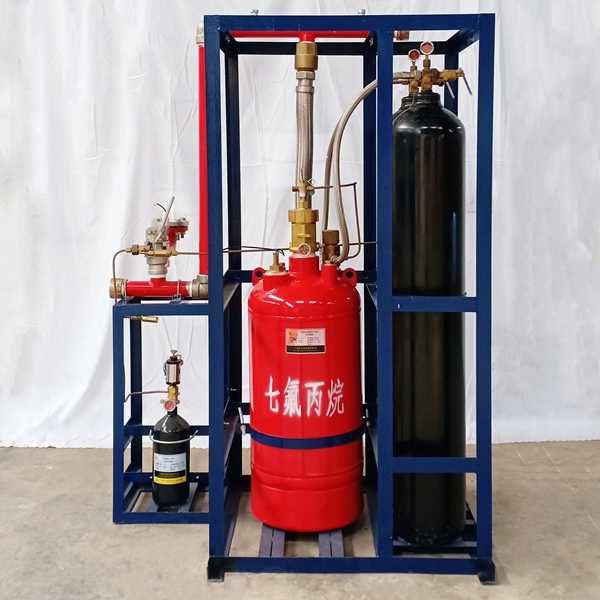

二、產品圖片

三、安全警告

1)七氟丙烷噴放時會產生冷凝汽霧，通過中斷燃燒鏈進行滅火，滅火速度很快，如果在有人工作的場所使用，要求裝置延時，人員在延時時間內撤出;


2)用戶單位應在以下部位設置明顯的警告告示牌，告示牌用語建議如下：

a)防護區內告示牌：警告!聽到現場警鈴響，人員應立即撤出;

b)在緊急啟動按鈕部位：警告!機械應急啟動時應確認防護區內無人。


3)除上述警告，其他安全措施應符合國家現行有關規定。

四、產品參數

產品型號：QMQ150/0.3

滅火劑瓶組規格：150L

滅火劑充裝密度:≤1250Kg/m3

貯存壓力：0.3MPa

工作壓力：5.3MPa

噴放時間：≤10s

噴放剩余量：≤2kg

啟動電壓電流：DC24V/1.6A

啟動方式：1.電磁啟動  2.機械應急手動啟動

工作溫度范圍：0℃～+50℃
