一. 規格型號
排煙閥名稱符號：PYF
PYF SDc-K-¨X¨
排煙閥 矩形閥體規格尺寸寬×高
具有閥門閉關或開啟后閥門位置信號反饋功能
具有手動、電磁控制開啟和關閉
二. 產品介紹
安裝在機械排煙系統的管道上，平時呈關閉狀態，火災時通過手動或電動控制進行排煙，并在一定時間內能滿足漏煙量和耐火完整性要求，火災時起排煙作用的閥門，排煙閥一般由閥體、葉片、執行機構等部件組成。
三. 防火閥功能
手動控制關閉或開啟閥門、手動復位、電動開啟，控制自動打開閥門位置信號反饋功能、輸出無源開關信號。
四. 防火閥性能：
平時呈關閉狀態
（一）手動控制：手動控制:具備手動開啟方式，操作方便靈活可靠。
（二）電動控制：3-1額定電壓：DC24V 3-2額定電流：≤0.7A 3-3動作轉矩：9.5N.m 3-4復位方式：手動復位
（三）絕緣性能：外部帶電端子與閥體之間的絕緣電阻在常溫下大于20MΩ。
五.防火閥安裝方式及使用注意事項：
1、安裝排煙防火閥之前應先檢查閥門外形及操作機構是否完好，并檢查動作的靈活性，確認閥門各方而都正常之后再進行安裝。
2、排煙閥與防火墻(或樓板)之間的風管應用≥1.5mm的鋼板制作，在風管外選用耐火材料保溫隔熱。防火電氣線路宜采用直徑20mm耐火材料作保護管。
3、排煙閥宜有單獨的支吊架以避免風管在高溫下變形影響閥門正常工作。
4、在閥門的操作機構一側應有350mm的凈空間以利于檢修。
5、排煙閥設備在安裝之后應定期檢查和動作試驗，手動開啟閥門試驗1-2次，以確認操作系統正常，活動部位應加注潤滑油保證靈活性，
6、閥門在吊頂上風管安裝時，應在吊頂上設檢修口，一般入口尺寸不小于450*450mm。
7、在安裝閥門施工過程中，要注意不得使閥體、操作控制機構等受到損傷、變形，以免影響其工作性能。
8、安裝完畢后，應對閥門清掃檢查，閥體內不得有雜物，并進行試操作，確保閥門正常工作，
9、閥門存放、安裝及運行全過程中，應采取必要防護措施避免水份、泥污等對閥門各部件的銹蝕。
10、閥門安裝使用后，應根據有關消防安全管理要求定期進行檢查，一般一年不得少于一次，并對檢查結果做記錄。

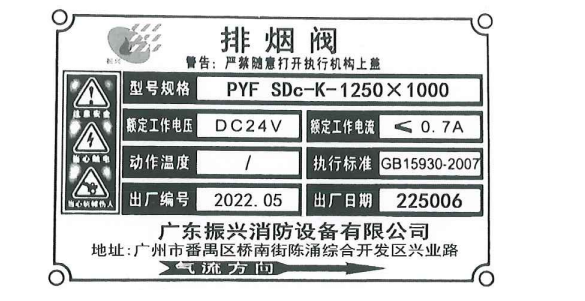

六. 產品銘牌：

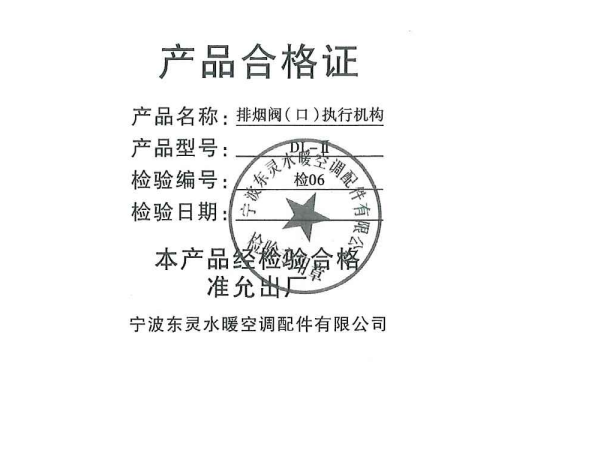

七. 執行機構合格證：

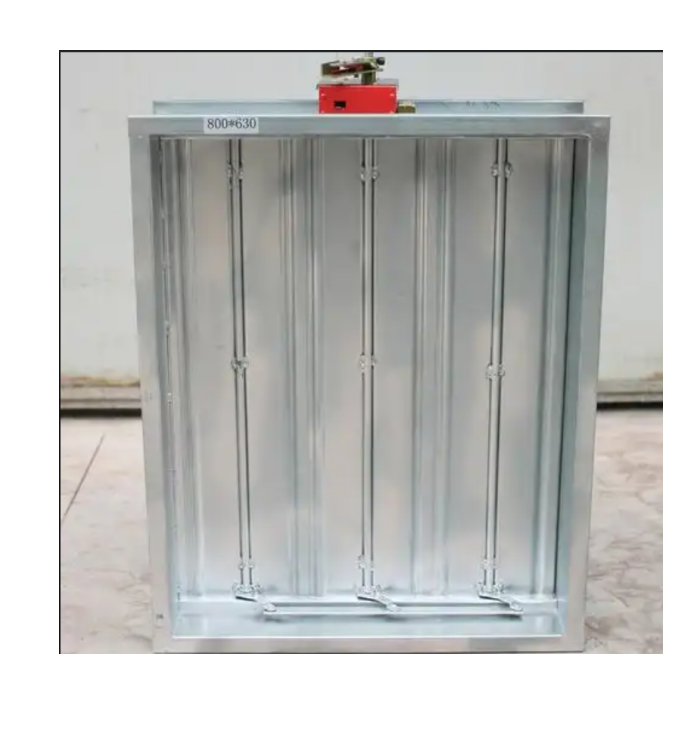

八. 產品實物照片：
