一.復合風管構造解析
鎂質復合風管采用0.2mm彩鋼板與9mm、14mm、20mm硫酸鎂防火板復合而成。彩鋼板提供一定的強度與防護，硫酸鎂防火板則賦予風管良好的防火性能。
二、性能參數矩陣
●耐火時效對比
鎂質復合風管耐火時效可達0.5 - 2h，而傳統鍍鋅風管在耐火性能上相對較弱，無法達到如此長時間的耐火要求，在火災發生時，鎂質復合風管能更好地保障通風系統的正常運行。
●隔音量對比
鎂質復合風管隔音量可達35dB，相比傳統鍍鋅風管，能更有效地減少通風過程中產生的噪音，為建筑內部創(chuàng )造安靜的環境。
●抗壓強度對比
鎂質復合風管抗壓強度≥5.36kg/cm2，高于傳統鍍鋅風管，使其在復雜的安裝和使用環境中，能更好地承受壓力，保證結構的穩定性。
三、模塊化預制流程
●CAD排版分解
依據設計要求和實際安裝環境，對CAD圖紙進行細致分解，明確各模塊的尺寸、形狀和位置，為后續加工提供精確指導。●精度控制標準
●數控切割操作
利用數控切割設備，按照分解后的CAD排版，對鎂質復合風管材料進行精準切割，確保各模塊的尺寸精度。
●U型卡槽預裝
將U型卡槽預先安裝到切割好的模塊上，為后續的組裝工作做好準備，提高整體組裝效率。
●角鋼法蘭組裝
把角鋼法蘭與預裝U型卡槽的模塊進行組裝，形成完整的風管模塊，保證連接牢固、結構穩定。
四、法蘭連接技術革新
●傳統鉚接工藝
過去風管法蘭采用鉚接方式，角鐵法蘭安裝時鉆孔困難，預先鉆孔還會(huì )因變形等原因造成安裝困難。
●卡簧式連接工藝
新型卡簧式結構的法蘭具有成型快、連接方便的優點，能有效提高安裝效率。
●新型法蘭密封優勢
卡簧式法蘭在密封方面表現更優，能更好地防止風管漏風，提高系統的運行效率和穩定性。
五、重型設備協同
●叉車升降車聯合作業
通過圖示展示叉車和升降車在鎂質復合風管安裝過程中的聯合作業方式，二者相互配合完成管體的搬運和安裝。
六、極限工況測試
●試驗視頻截圖呈現
展示280℃持續燃燒試驗的視頻截圖，直觀呈現鎂質復合風管在極限工況下的狀態。
●30min結構完整性標注
在截圖中重點標注30min時風管的結構完整性保持狀態，體現其符合GB51251標準中對排煙管道及其連接部件的要求。
七、養護智能裝置
●可調式支撐架設計
傳統風管支撐架一般只能固定相同尺寸的風管，而鎂質風管養護用的可調式支撐架可靈活調整，能適應不同尺寸鎂質風管的養護需求，提高了支撐架的通用性和實用性。
八、腐蝕防護策略
●沿海地區專用防腐涂層工藝
針對沿海地區潮濕、高鹽的環境特點，鎂質復合風管采用專用防腐涂層工藝。這種涂層能有效隔絕水分和鹽分的侵蝕，延長風管在沿海地區的使用壽命。
●不同PH值環境下材料軟化系數對比
通過實驗對比不同PH值環境下鎂質復合風管材料的軟化系數變化。結果表明，在不同酸堿環境中，材料的軟化系數有所不同，為在特定PH值環境下使用風管提供了數據參考，以便采取更合適的防護措施。

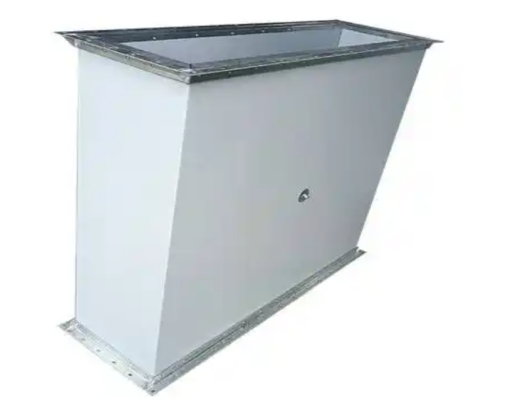

九、產品實物照片：
