1. 簡介
七氟丙烷（HFC-227ea）滅火劑具有清潔（在大氣中完全汽化不留殘渣）、低毒（無毒性反應濃度NOAEL=9%）、良好電絕緣性、滅火效率高、不破壞大氣臭氧層（對臭氧層的耗損潛能值ODP=0，溫室效應潛能值GWP=0.6，大氣中存留壽命ALT=31年）的特點，是替代鹵代烷滅火劑的潔凈氣體中的較優者。
七氟丙烷的滅火機理與鹵代烷系列滅火劑的滅火機理相似，屬于化學滅火的范疇，通過滅火劑的熱分解產生含氟的自由基，與燃燒反應過程中產生支鏈反應的H+、OH-、O2-活性自由基發生氣相作用，從而抑制燃燒過程中化學反應來實施滅火。
七氟丙烷滅火系統適用于以全淹沒滅火方式撲救電氣火災、液體火災或可熔固體火災、固體表面火災、滅火前能切斷氣源的氣體火災，保護計算機房、通訊機房、變配電室、精密儀器室、發電機房、油庫、化學易燃品庫房及圖書庫、資料庫、檔案庫、金庫等場所。
不適用于撲救硝化纖維、硝酸納等氧化劑或含氧化劑的化學制品火災，鉀、鎂、鈉、鈦、鋯、鈾等活潑金屬火災，氫化鉀、氫化鈉等金屬氫化物火災，過氧化氯、聯胺等能自行分解的化學物質火災，可燃固體物質的深位火災。
本設備充裝的滅火劑在滅火時會(huì )分解產生一定量的氟化氫氣體，高濃度氟化氫氣體能對人員造成傷害。
2. 主要技術參數

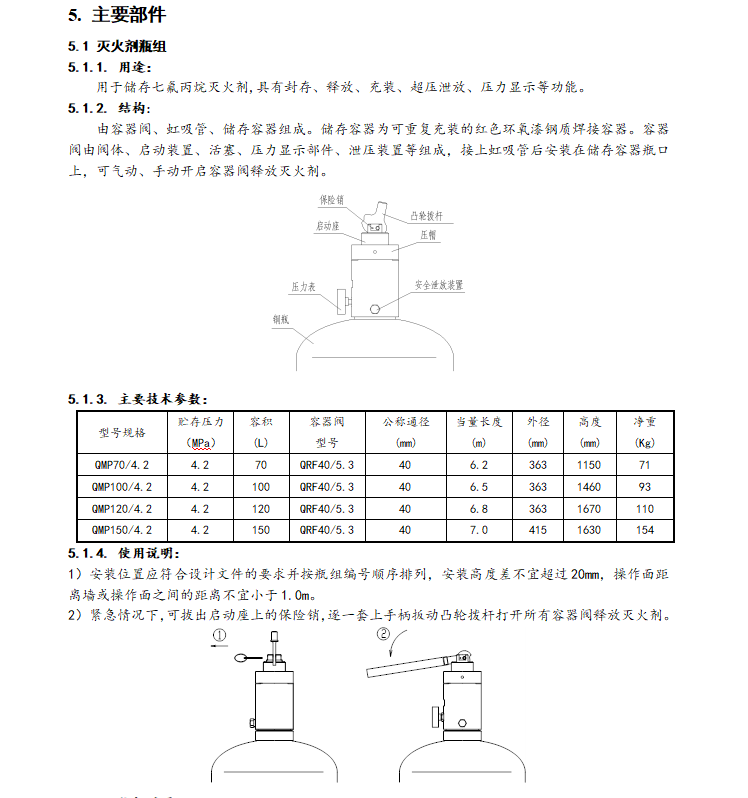

2.1 滅火劑瓶組規格: 70L/100L/120L/150L
2.2 20℃儲存壓力: 4.2MPa
2.3 最大工作壓力(50℃): 5.3MPa
2.4 啟動方式: 電磁啟動、機械應急啟動
2.5 驅動氣體瓶組氮氣源壓力: 6.0±1.0MPa(20℃)
2.6 電磁驅動裝置啟動電源: DC24V/1.5A
2.7 滅火劑充裝密度: ≤950Kg/m3
2.8 滅火劑噴放時間: ≤8s
2.9 防護區環境溫度: -10℃～50℃
2.9 滅火劑瓶組噴放剩余量: ≤2Kg/瓶組
2.10 儲瓶間室溫要求: -10℃～50℃
5.1.5. 維護說明：
1）每月進行兩次檢查，檢查內容及要求應符合下列規定：
a.外觀檢查：應無碰撞變形及其他機械性損傷，表面應無銹蝕，保護涂層應完好，銘牌應清晰，手動操作裝置的防護罩、鉛封和安全標志應完整。
b.壓力表指針：不應掉出表盤綠區，需補氣或全面檢查、充裝。
2）每五年進行一次全面檢查維修，包括強度試驗、密封性試驗、動作試驗等，更換密封件、膜片及其他易損件等。
5.1.6. 注意事項：
容器閥上的保險銷是用于鎖定凸輪撥桿的，僅在機械手動啟動容器閥時必須先拉出保險銷才能扳下凸輪撥桿，而鎖定凸輪撥桿并不影響容器閥的氮氣驅動。
5.2 驅動氣體瓶組
5.2.1.用途：
用于貯存啟動氣體（高壓氮氣），電動或手動啟動，釋放啟動氣體打開選擇閥和滅火劑瓶組的容器閥，具有封存、釋放、充裝、壓力顯示等功能。

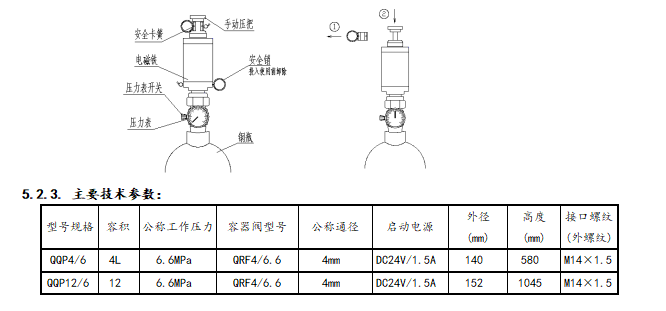

5.2.2. 結構：
由啟動容器閥和啟動氣體貯存容器組成，啟動容器閥的材質為銅合金，刀片和膜片材質為不銹鋼，貯存容器是可重復充裝的鋼質無縫容器。該裝置具有結構精巧動作可靠，驅動電流小的特點。
5.2.4. 使用說明：
1）壓力表應朝向操作面，電氣連接線應沿固定瓶組或驅動裝置的支架、框架及墻面固定，應有對應防護區或保護對象名稱或編號的永久性標志。
2）電磁鐵的兩根引線不分極性。

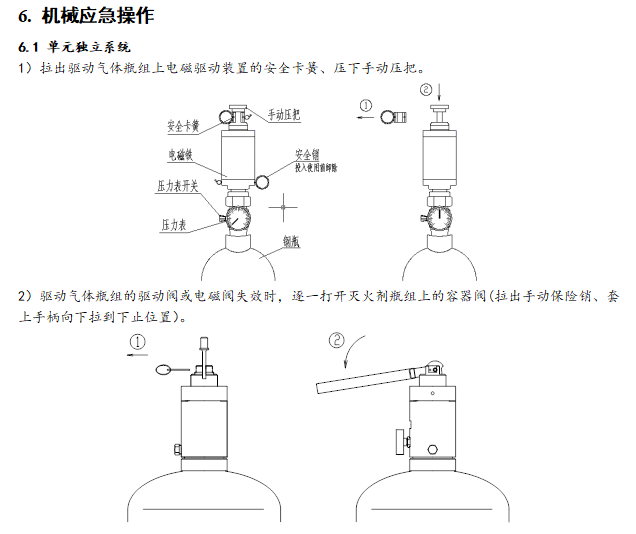

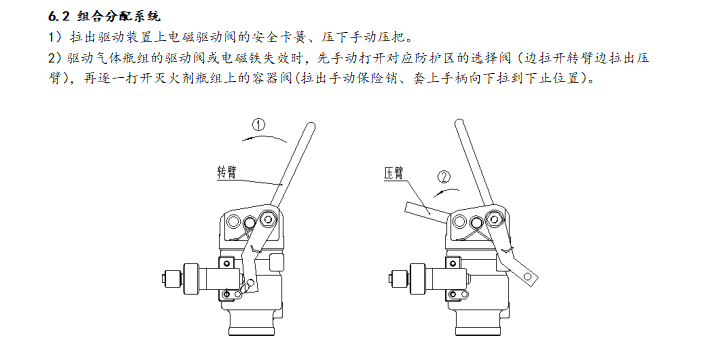

3）緊急情況下，可拉出安全卡簧、壓下手動壓把即可打開啟動容器閥。
5.2.5. 維護說明：
1）每月進行外觀檢查，無碰撞變形及機械性損傷、表面無銹蝕、保護涂層完好、安全卡簧及鉛封完整方可繼續使用。
2）壓力檢測時，需逆時針松開壓力表開關，壓力表即可顯示容器內的壓力，然后須關上開關、擰松壓力表，使壓力表復零位。當壓力表指針掉出表盤綠區時需補氣或全面檢查、充裝。
3）充裝啟動氮氣時，應卸下壓力表接上氣源，再逆時針松開壓力表開關即可充裝。充裝完畢，關閉壓力表開關，裝上壓力表并固緊。
5.2.6. 注意事項：
啟動容器閥上裝有安全銷是為防止運輸、安裝、調試過程中因碰撞、震動等使閘刀誤動作而設。系統投入使用前，需抽出安全銷，否則啟動容器閥不能打開。
5.3 電磁型驅動裝置
5.3.1. 用途：
安裝驅動氣體瓶組的容器閥上，用于控制驅動氣體瓶組啟動釋放。
5.3.2. 結構;
由手動頂塊、保險銷、電磁鐵組件、頂刀、彈簧等組成，閥體材質為銅合金。
5.3.4. 使用說明：
1）電磁鐵的兩根引線不分極性；
2）安裝后應仔細逐一檢查，確保接頭緊固連接；
3）保險銷是為防止運輸、安裝、調試過程中因碰撞、震動等使閘刀誤動作而設，設備投入使用前，需抽出保險銷，否則啟動容器閥不能打開；
4）電磁鐵動作檢查：在試驗電磁鐵的動作性能時，應小心從容器閥上卸下電磁鐵，此時鐵芯便因失去支撐而下落，此狀態下鐵芯已是處于動作位置。因此試驗電磁鐵時，應倒置電磁鐵以使鐵芯復位，然后平放電磁鐵，再向電磁鐵里插入一個作位置參考的小棒，向電磁鐵接通不低于18V的直流電(容量不小于1.5A)，鐵芯將馬上推動小棒沖出電磁鐵。使用小棒還可以測量鐵芯的行程，以檢驗閘刀能否到達并有余量刺穿膜片。
5.3.5.維護說明：
1）每月進行外觀檢查，無碰撞變形及機械性損傷、表面無銹蝕方可繼續使用；
2）每年進行電磁鐵動作試驗，合格方可繼續使用。

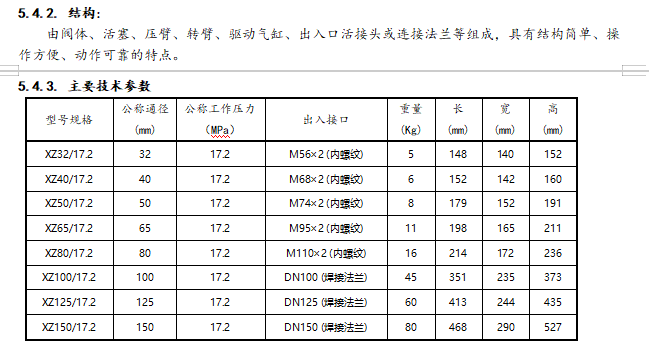

5.4 選擇閥
5.4.1.用途：

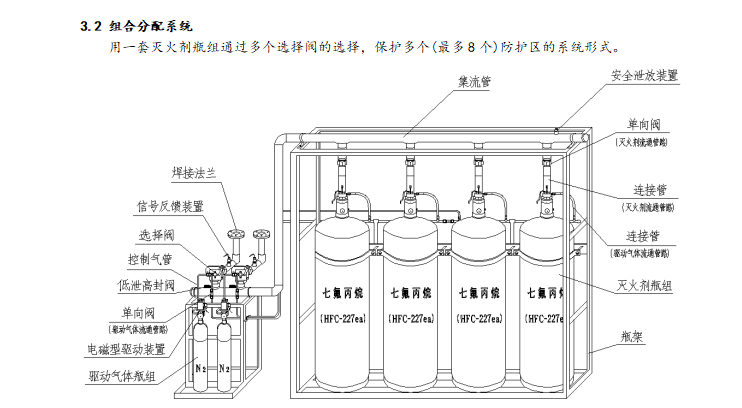

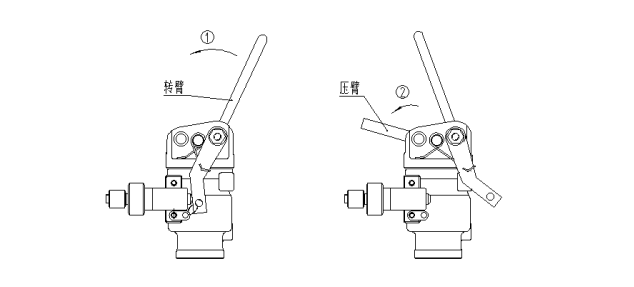

用于組合分配系統,一端連接集流管,一端與防護區管網連接,平時關閉,氣動或手動方式開啟。系統啟動時,由電磁驅動裝置釋放出啟動氣體順序打開通向發生火災的防護區對應選擇閥和滅火劑瓶組容器閥,將滅火劑釋放到該防護實施滅火。
5.14 瓶架
5.14.1用途：
用來固定貯存瓶組、選擇閥、電磁驅動裝置及集流管等，防止噴放時晃動。
5.14.2結構：
由左右支架、中梁、底梁等組成，結構型式簡潔美觀，易于拆卸裝運，連接穩固可靠，外表防腐噴涂處理。
5.14.3 安裝使用說明：
地梁應用膨脹螺栓固定在地面上。安裝后應仔細逐一檢查，確保螺栓緊固連接。
5.14.4 注意事項：
應每月進行外觀檢查，無碰撞變形及機械性損傷、表面無銹蝕等異常方可繼續使用。
7. 滅火劑灌裝方法
7.1 把瓶組移到磅秤上，記錄凈重數值，計算瓶組凈重加上需灌裝滅火劑重量的數值作毛重并記錄；
7.2 用專用連接管連瓶組容器閥和滅火劑儲罐、氮氣瓶，檢查各連接部位、安全帶已緊固；
7.3 套上手柄扳下凸輪撥桿，打開容器閥，重新調整磅秤至平衡，再調整磅秤到該讀數加上需灌裝滅火劑重量的數值上；
7.4緩緩打開滅火劑儲罐的出口閥門，密切監視瓶組容器閥、儲罐出口閥門及連接管，如發現異常應立即關閉儲罐出口閥門，停止灌裝作業并將瓶組卸到隔離區待處理；
7.5 當磅秤重新到達平衡時，關閉滅火劑儲罐的出口閥門；
7.6 調整磅秤至平衡，瓶組毛重應不小于7.1所記錄毛重數據，否則應重復7.3～7.5。
7.7 從磅秤上移下瓶組至已灌裝瓶組堆放區，并做好成品保護。
8. 維護
8.1 日常維護：每月應對氣體滅火系統進行兩次檢查，檢查內容及要求應符合下列規定：
8.1.1 對滅火劑瓶組、驅動氣體瓶組、選擇閥、單向閥、高壓軟管、集流管、減壓裝置、管道與噴嘴等全部系統組件進行外觀檢查。系統組件應無碰撞變形及其他機械性損傷，表面應無銹蝕，保護涂層應完好，銘牌應清晰，手動操作裝置的防護罩、鉛封和安全標志應完整。
8.1.2驅動氣體瓶組的壓力表指針不應掉出表盤綠區，需補氣或全面檢查、充裝。
8.2年度維護：每年應對氣體滅火系統進行兩次全面檢查，檢查內容和要求除按月檢規定的檢查外，尚應符合下列規定：
8.2.1防護區的開口情況、防護區的用途及可燃物的種類、數量、分布情況，應符合設計規定。
8.2.2滅火劑儲瓶間設備、滅火劑輸送管道和支、吊架的固定，應無松動。
8.2.3高壓軟管，應無變形、裂紋及老化；必要時，應按對每根高壓軟管進行水壓強度試驗和氣壓嚴密性試驗。
8.2.4各噴嘴孔口，應無堵塞。
8.2.5滅火劑的輸送管道有損傷與堵塞現象，則應對其進行嚴密性試驗和吹掃。
8.2.6 對每個防護區進行一次模擬自動啟動試驗，如有不合格項目，則應對相關防護區進行一次模擬噴氣試驗。
8.3全面維護：每五年對系統和瓶組、閥件、管道進行一次全面檢查維修，包括強度試驗、密封性試驗、動作試驗等，更換密封件、膜片及其他易損件等。
9. 售后服務
9.1 質保期內服務
驗收合格后一年內，我公司免費對設備、系統出現的各種質量缺陷、故障(非使用單位工作人員操作所致，包括出現漏氣及誤動作后的充氣)予以修復、更換，并免費協助解決有關技術問題、協助使用單位對本系統的運營管理和維護以及操作人員、維護人員的技術培訓等。
9.2質保期滿后服務
我公司在產品質保期滿后可提供一定范圍內的有償維修保養服務，具體內容需視實際情況而定。
