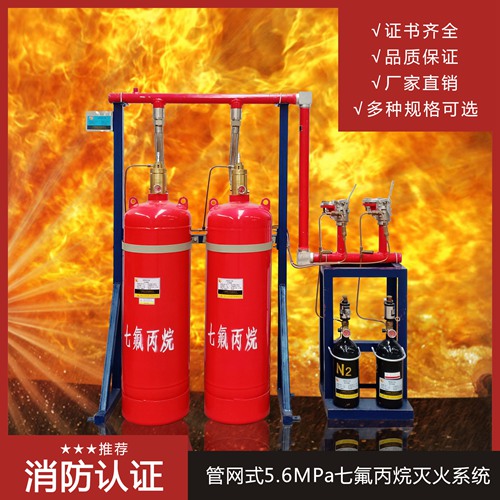

七氟丙烷氣體滅火系統包括:滅火瓶組、高壓軟管、滅火劑單向閥、啟動瓶組、安全泄壓閥、選擇閥、壓力信號器、噴頭、高壓管道、高壓管件等組成。

1、滅火瓶組

每套滅火瓶組包含滅火劑儲存瓶、瓶頭控制閥、安全閥、手動閥、壓力表、七氟丙烷滅火劑?？筛鶕嶋H需要選用不同容積的儲存瓶。

2、高壓軟管

高壓軟管是連接滅火瓶組和滅火劑單向閥的裝置。

3、滅火劑單向閥

七氟丙烷氣體單向閥PLYD

滅火劑單向閥安裝在高壓軟管與集流管之間的裝置，防止氣體倒流。

4、啟動瓶組

啟動瓶組QQP-PL

啟動瓶組里充裝氮氣，當發生火災，啟動瓶組接到指令時啟動氣體打開選擇閥、瓶頭控制閥，釋放滅火劑。

啟動瓶組包含儲氣瓶、瓶頭控制閥、電磁啟動器、高密低泄閥、氣體單向閥、安全閥、手動閥、壓力表、啟動氣體。

5、安全泄壓閥

安全泄壓閥QLAQ

安全泄壓閥用于防止系統超壓。

6、選擇閥

選擇閥PLFPTF

當有管網七氟丙烷滅火系統保護多個分區時，選擇閥用來控制滅火劑進入相應的保護區。

根據計算管徑的大小，選擇相應管徑的選擇閥。

7、信號壓力器

壓力信號器PLXH

壓力信號器反饋滅火劑噴放信號。

8、噴頭PLPT

七氟丙烷噴頭

用于噴放滅火劑。

9、高壓管道

高壓管道用于輸送滅火劑。

10、高壓管件

高壓管件用于連接高壓管道。
