火災自動報警系統有什么設計規范？
作者：廣東振興消防
閱讀量：528
發表時間：2019-10-11
文章摘要：火災自動報警系統是由觸發裝置、火災報警裝置、聯動輸出裝置以及具有其它輔助功能裝置組成的，它具有能在火災初期，將燃燒產生的煙霧、熱量、火焰等物理量，通過火災探測器變
火災自動報警系統是由觸發裝置、火災報警裝置、聯動輸出裝置以及具有其它輔助功能裝置組成的，它具有能在火災初期，將燃燒產生的煙霧、熱量、火焰等物理量，通過火災探測器變成電信號，傳輸到火災報警控制器，下面跟著小編一起來火災自動報警系統設計規范有哪些吧！
智能建筑中應以感煙火災探測器選用為主，個別不宜選用感煙火災探測器的場所，應該選用感溫火災探測器。
1、探測區域探測器設置要點
標準規定：火災探測區域一般以獨立的房間劃分探測區域內的每個房間內至少應設置一只探測器。在敞開或封閉的樓梯間、消防電梯前室、走道、坡道、管道井、悶頂、夾層等場所都應單獨劃分的探測區域，設置相應探測器、內部空間開闊且門口有燈光顯示裝置的大面積房間可劃分一個的探測區域，但其最大面積不能超過1000m2。探測器的設置一般按保護面積確定，每只探測器保護面積和保護半徑確定，要考慮房間高度、屋頂坡度、探測器自身靈敏度三個主要因素的影響，但在有梁的頂棚上設置探測器時必須考慮到梁突出頂棚影響
另外，在設置火災探測器時，還要考慮智能建筑內部走道寬度、至端墻的距離、至墻壁梁邊距離、空調通風口距離以及房間隔情況等的影響。
2、探測器總數確定
首先確定一個探測區域所需設置的探測器數量，其計算公式為：N=S÷KA式中：N—探測器數量（只），取整數；S—-該探測區域的面積（m2）A—-探測器的保護面積（m2）K—-修正系數，容納人數超過10000人的公共場所宜取0.7～0.8，容納人數為2000人～10000人的公共場所宜取0.8～0.9，容納人數為500人～2000人的公共場所宜取0.9～1.0，其他場所可取1.0。注：感煙和感溫探測器均以此公式計算。智能建筑內全部探測區域所需和即為該建筑需要配置的探測器總數量。
1、報警區域的劃分
報警區域的按照智能建筑的保護等級、耐火等級，合理正確的劃分。規范規定“報警區域應根據防火分區或樓層劃分。”也就是說在報警區域，也可以將同層的幾個防火分區劃為一個報警區域。特別強調，將幾個防火分區同一報警區域時，只能在同一樓層而不得跨越樓層。
2、確定區域火災報警控制器的容量
區域火災報警控制器一般按防火分區設置，其容量的確定，主要取決于本報警區域內編址探測設備的數量。報警區域編址探測設備，不單指感煙感溫或其它種類火災探測器的數量，還包括該報警區域內手動報警按鈕，消火栓報警按鈕以及通過控制模塊轉換信號的水流批示器，水壓力開關等。例如某型號火災報警控制器的容量為4回路×128探測點，即每個控制回路可控制128個編址探測點，智能建筑中某報警區域編址設備總數為400個，則該火災自動報警控制器正好滿足區域報警要求。假設該報警區域內有600個探測編址點，顯然需要二臺該型號控制器（一般這種情況下，應選用單臺容量滿足600個探測編址點要求的產品作區域報警控制器）。
一般火災報警控制器標示容量都是單臺控制器的最大容量，為了保證火災自動報警系統既能高效率又能高可靠性的工作，實際設計各回路探測點時要考慮一定的信息余量。關于這一點，G50106-98第5.1.2條有明確規定。綜合考慮建筑結構與建筑施工等因素影響，火災自動報警系統中區域火災報警器每回路實際設計容量應為標稱容量的80～50%。
3、確定集中火災報警控制器
在火災自動報警與聯動控制系統中，集中火災報警控制器的選配，一方面要滿足整個火災自動報警系統工作要求，另一方面，還應該具備與智能建筑中其它控制系統的通信界面。主要包括以下幾點：（1）與各個報警區域內區域火災報警控制器的通信功能。（2）處理顯示整個系統報警信息，故障信息，聯動信息的功能；（3）應能根據火警信息，啟動消防聯動設備并顯示其狀態;（4）具備與智能建筑中其它控制系統的通信界面。
消防聯動設備是火災自動報警系統的執行部件，消防控制室接收火警信息后應能自動或手動啟動相應消防聯動設備。
1、智能建筑中應具備的消防聯動設備及其功能
根據建筑設計防火規范和智能建筑防火滅火要求，智能建筑應具備以下全部或部分消防聯動設備：
■火災警報裝置與應急廣播，火災發生時警示或通知人員安全轉移；
■消防專用電話，火災報警，查詢情況，應急指揮，能與“119”直通；
■非消防電源控制，火災應急照明和安全疏散指示燈控制；
■室內消火栓泵和噴淋水泵，火災時實施滅火；
■消防電梯運行控制；

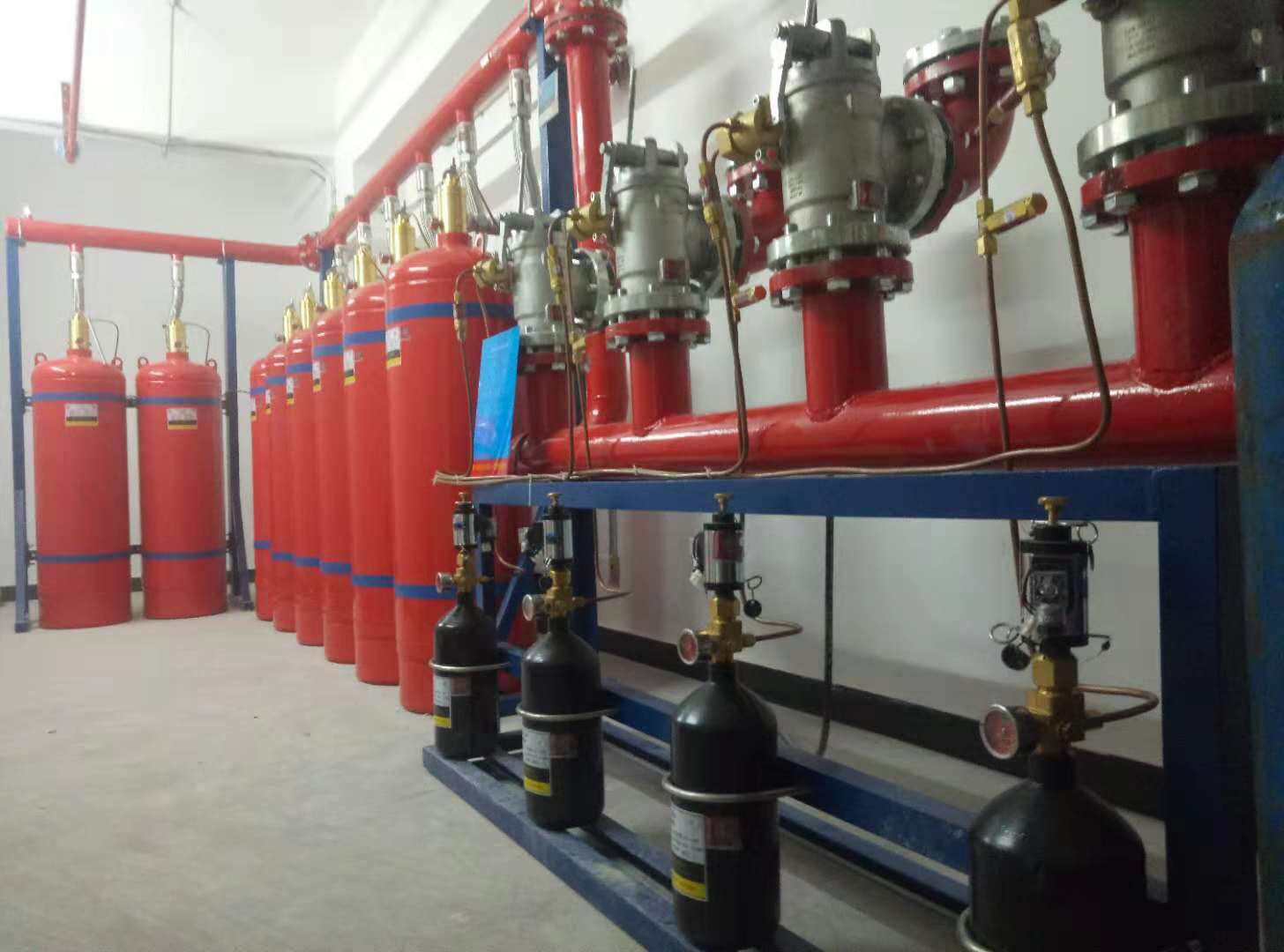

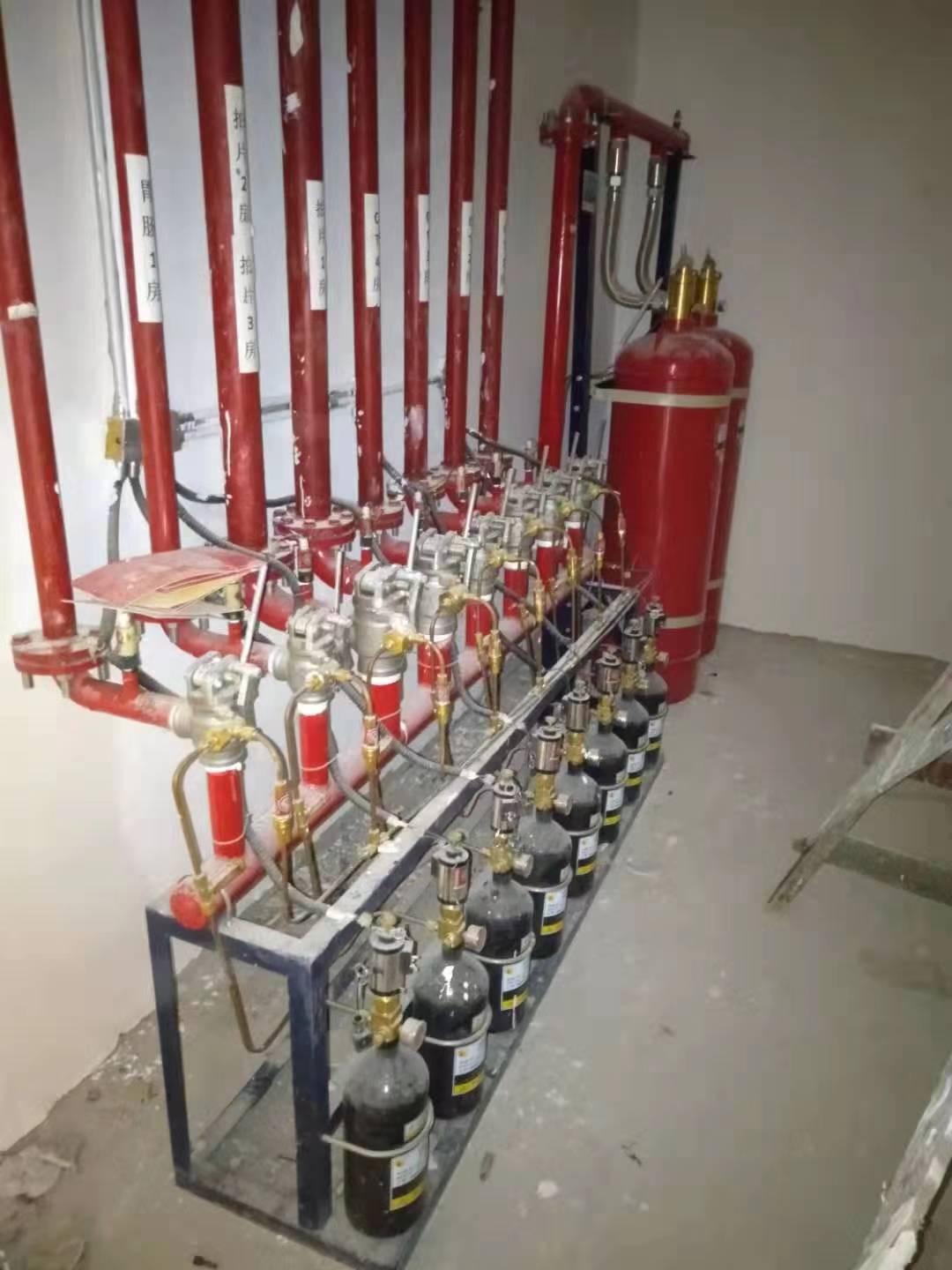

■管網氣體滅火系統，泡沫滅火系統和干粉滅火系統，火災確認后實施滅火；
■防火門，防火卷簾，防火閥的控制，火災時實施防火分隔，防止火災蔓延；
■防煙排煙風機，空調通風設備，送風閥，排煙閥乖，防止煙氣蔓延提供救生保障。
2、消防聯動設備的聯動要求
火災發生時，火災報警控制器發出警報信息，消防聯動控制器根據火災信息管理部聯動關系，輸出聯動信號，啟動有關消防設備實施防火滅火。
消防聯動必須在“自動”和“手動”狀態下均能實現。在自動情況下，智能建筑中的火災自動報警系統按照預先編制的聯動邏輯關系，在火災報警后，輸出自動控制指令，啟動相關設備動作。手動情況下，應能根據手工操作,實現對應控制。
四、系統布線及其與智能建筑的適配性
由于火災自動報警系統的特殊地位，使得它在布線安裝方面有別于智能建筑中其它控制系統。對線纜的選型和布線方式一要滿足自動報警裝置自身的技術條件，如其報警傳輸線大多數要求采用雙絞線等；二要滿足一定的機械強度，三要采取穿管保護、暗敷或阻燃措施，四要晝與其它低壓系統電纜豎井分開布設，五要使其傳輸網絡不與其它傳輸網絡共用。
從智能建筑的概念講，火災自動報警系統及其聯動控制應當屬于建筑設備自動化系統（BAS）范疇，火災自動報警系統庫存特殊的管理要求，其報警線，聯動線。通信線基本自成體系，與智能建筑中綜合布線系統有相當差異，但就智能建筑的發展和火災自動報警系統日趨成熟，二者在應用上的結合將越來越密切。關鍵在于智能建筑中設計選配火災自動報警系統時，一定要考慮二者在連接界面上的適配性。使它們在安裝使用、運行以最好的方式結合起來。
以上就是火災自動報警系統設計規范的內容，如果您對此有什么疑問可以隨時聯系我們公司，期待您的來電！
一、探測器選配
火災探測器是火災自動報警系統的觸發裝置，按探測的火災特征參量可分為感煙火災探測器、感溫火災探測器、感光火災煙溫復合式火災探測器以及氣體火災探測器，按其測控范圍又可分為點型火災探測器和線型火災探測器兩大類。點型火災探測器只能對警戒范圍中某一點周圍的溫度、煙等參數進行控制，如點型離子感、點型紫光火焰火災探測器、點型感溫火災探測器等，線型火災探測器則可以對警戒范圍中某一線路周圍煙霧、溫度進行探測，如紅外光束線型火災探測器，激光線型火災探測器，纜式線型感溫火災探測器等.智能建筑中應以感煙火災探測器選用為主，個別不宜選用感煙火災探測器的場所，應該選用感溫火災探測器。
1、探測區域探測器設置要點
標準規定：火災探測區域一般以獨立的房間劃分探測區域內的每個房間內至少應設置一只探測器。在敞開或封閉的樓梯間、消防電梯前室、走道、坡道、管道井、悶頂、夾層等場所都應單獨劃分的探測區域，設置相應探測器、內部空間開闊且門口有燈光顯示裝置的大面積房間可劃分一個的探測區域，但其最大面積不能超過1000m2。探測器的設置一般按保護面積確定，每只探測器保護面積和保護半徑確定，要考慮房間高度、屋頂坡度、探測器自身靈敏度三個主要因素的影響，但在有梁的頂棚上設置探測器時必須考慮到梁突出頂棚影響
另外，在設置火災探測器時，還要考慮智能建筑內部走道寬度、至端墻的距離、至墻壁梁邊距離、空調通風口距離以及房間隔情況等的影響。
2、探測器總數確定
首先確定一個探測區域所需設置的探測器數量，其計算公式為：N=S÷KA式中：N—探測器數量（只），取整數；S—-該探測區域的面積（m2）A—-探測器的保護面積（m2）K—-修正系數，容納人數超過10000人的公共場所宜取0.7～0.8，容納人數為2000人～10000人的公共場所宜取0.8～0.9，容納人數為500人～2000人的公共場所宜取0.9～1.0，其他場所可取1.0。注：感煙和感溫探測器均以此公式計算。智能建筑內全部探測區域所需和即為該建筑需要配置的探測器總數量。
二、報警器選配
火災報警控制器是火災自動報警系統的中樞，它接受信號并作出分析判斷，一旦發生火災，它立即發出火警信號并啟動相應消防設備計算機技術的發展使傳統的開關量多線制火災自動報警系統已被模擬量總線制火災自動報警系統總線制火災自動報警系統所替代，技術頒式智能火災自動報警系統也廣泛應用。模擬量總線制火災自動報警系統和頒智能火災自動報警系統都是在計算機技術基礎上發展起來的，都可以作為智能建筑的選用產品。1、報警區域的劃分
報警區域的按照智能建筑的保護等級、耐火等級，合理正確的劃分。規范規定“報警區域應根據防火分區或樓層劃分。”也就是說在報警區域，也可以將同層的幾個防火分區劃為一個報警區域。特別強調，將幾個防火分區同一報警區域時，只能在同一樓層而不得跨越樓層。
2、確定區域火災報警控制器的容量
區域火災報警控制器一般按防火分區設置，其容量的確定，主要取決于本報警區域內編址探測設備的數量。報警區域編址探測設備，不單指感煙感溫或其它種類火災探測器的數量，還包括該報警區域內手動報警按鈕，消火栓報警按鈕以及通過控制模塊轉換信號的水流批示器，水壓力開關等。例如某型號火災報警控制器的容量為4回路×128探測點，即每個控制回路可控制128個編址探測點，智能建筑中某報警區域編址設備總數為400個，則該火災自動報警控制器正好滿足區域報警要求。假設該報警區域內有600個探測編址點，顯然需要二臺該型號控制器（一般這種情況下，應選用單臺容量滿足600個探測編址點要求的產品作區域報警控制器）。
一般火災報警控制器標示容量都是單臺控制器的最大容量，為了保證火災自動報警系統既能高效率又能高可靠性的工作，實際設計各回路探測點時要考慮一定的信息余量。關于這一點，G50106-98第5.1.2條有明確規定。綜合考慮建筑結構與建筑施工等因素影響，火災自動報警系統中區域火災報警器每回路實際設計容量應為標稱容量的80～50%。
3、確定集中火災報警控制器
在火災自動報警與聯動控制系統中，集中火災報警控制器的選配，一方面要滿足整個火災自動報警系統工作要求，另一方面，還應該具備與智能建筑中其它控制系統的通信界面。主要包括以下幾點：（1）與各個報警區域內區域火災報警控制器的通信功能。（2）處理顯示整個系統報警信息，故障信息，聯動信息的功能；（3）應能根據火警信息，啟動消防聯動設備并顯示其狀態;（4）具備與智能建筑中其它控制系統的通信界面。
三、聯動設備控制
消防聯動設備是火災自動報警系統的執行部件，消防控制室接收火警信息后應能自動或手動啟動相應消防聯動設備。1、智能建筑中應具備的消防聯動設備及其功能
根據建筑設計防火規范和智能建筑防火滅火要求，智能建筑應具備以下全部或部分消防聯動設備：
■火災警報裝置與應急廣播，火災發生時警示或通知人員安全轉移；
■消防專用電話，火災報警，查詢情況，應急指揮，能與“119”直通；
■非消防電源控制，火災應急照明和安全疏散指示燈控制；
■室內消火栓泵和噴淋水泵，火災時實施滅火；
■消防電梯運行控制；
■管網氣體滅火系統，泡沫滅火系統和干粉滅火系統，火災確認后實施滅火；
■防火門，防火卷簾，防火閥的控制，火災時實施防火分隔，防止火災蔓延；
■防煙排煙風機，空調通風設備，送風閥，排煙閥乖，防止煙氣蔓延提供救生保障。
2、消防聯動設備的聯動要求
火災發生時，火災報警控制器發出警報信息，消防聯動控制器根據火災信息管理部聯動關系，輸出聯動信號，啟動有關消防設備實施防火滅火。
消防聯動必須在“自動”和“手動”狀態下均能實現。在自動情況下，智能建筑中的火災自動報警系統按照預先編制的聯動邏輯關系，在火災報警后，輸出自動控制指令，啟動相關設備動作。手動情況下，應能根據手工操作,實現對應控制。
四、系統布線及其與智能建筑的適配性
由于火災自動報警系統的特殊地位，使得它在布線安裝方面有別于智能建筑中其它控制系統。對線纜的選型和布線方式一要滿足自動報警裝置自身的技術條件，如其報警傳輸線大多數要求采用雙絞線等；二要滿足一定的機械強度，三要采取穿管保護、暗敷或阻燃措施，四要晝與其它低壓系統電纜豎井分開布設，五要使其傳輸網絡不與其它傳輸網絡共用。
從智能建筑的概念講，火災自動報警系統及其聯動控制應當屬于建筑設備自動化系統（BAS）范疇，火災自動報警系統庫存特殊的管理要求，其報警線，聯動線。通信線基本自成體系，與智能建筑中綜合布線系統有相當差異，但就智能建筑的發展和火災自動報警系統日趨成熟，二者在應用上的結合將越來越密切。關鍵在于智能建筑中設計選配火災自動報警系統時，一定要考慮二者在連接界面上的適配性。使它們在安裝使用、運行以最好的方式結合起來。
以上就是火災自動報警系統設計規范的內容，如果您對此有什么疑問可以隨時聯系我們公司，期待您的來電！
