一. 簡介
高心式消防排煙風機具有噪聲低、風量大，轉速低、效率高、體積小、重量輕，運行平穩、保養容易、安裝方便等特點，該產品有A型和B型兩種，電機裝在箱體內的為B型，電機裝在箱外的為A型，A型可做消防排煙用。產品可廣泛應用于賓館、禮堂、地下室、廠礦企業的車間、辦公樓與通風換氣場。
二. 使用說明
1、輸送氣體的氣體中不允許有粘性物質，塵土和硬質顆粒物的含量不大于150mg/m3
2、A些系列風機箱。在280C左右環境溫度中正常運行30min達到消防排煙的目的；B型風機箱氣體溫度不得超過80'℃。
三. 安裝說明
1、安裝前對風機各部件進行全面檢查，機件是否完整，各部件聯接是否堅固，
2、打開電機接線盒，按盒蓋上注明接線示意圖，接通電源試運轉，觀察其有香碰殼，若有此情況，應當場
予以調整(注意：應使葉輪旋轉方向與銘牌箭頭一數),
3、風機連接法蘭應接似布或其他軟性接管，以利風機與管道的隔版，不得有強行聯接。
4、風機安裝就位后，所有緊堅因必須重新檢查擰緊一次。
5、風機箱啟動前要關閉總閥，待運轉正常，穩定后開啟閥門，調書到使用工況，嚴禁敞口運行(7.5kw以上電機降壓?jiǎn)?dòng)，雙速電機可配套本公司生產的電控箱)。
6、待清除風機進口及附件一切障礙物后方可正式投入使用。
四. 維護與保養
1.維護注意事項：
(1).一旦發現運轉中風機有問題，應隨時立即停機檢修。
(2).定期清除風機前后管道中的異物，以免意外·
(3).如遇工況變化，應采用閥門調節比量。
(4),定期檢查風機運轉狀況，并清除風機內部積灰、污垢等雜質，并除銹蝕。
(5)、軸承每隔3個月注潤滑油一次。
2、常見故障分析：
(1).振動：
主要原因有：
a、葉輪與殼體相摩擦(即碰殼)。
b、葉輪葉片變形導致不平衡。
c、緊困件松動。
d、基礎剛度不夠。
e、進風管錯位安裝導致進氣狀況不良。
f、電機(風機)軸(或軸承)因故損壞或變形。
(2),發熱(溫度高)：主要原因有；
a、傳動部份裝配不良(或軸、軸承等損壞),
b、風機超負荷運行(如離心式風量偏大，軸流式阻力偏大)。
c、介質密度偏大導致壓力過大
d、電機斷相運行或電源電壓過大
五.工作原理
離心式風機的工作原理與透平壓縮機基本相同，只是由于氣體流速較低，壓力變化不大，一般不需要考慮氣體比容的變化，即把氣體作為不可壓縮流體處理。
離心式風機是根據動能轉換為勢能的原理，利用高速旋轉的葉輪將氣體加速，然后減速、改變流向，使動能轉換成勢能（壓力）。在單級離心式風機中，氣體從軸向進入葉輪，氣體流經葉輪時改變成徑向，然后進入擴壓器。在擴壓器中，氣體改變了流動方向造成減速，這種減速作用將動能轉換成壓力能。壓力增高主要發生在葉輪中，其次發生在擴壓過程。在多級離心式風機中，用回流器使氣流進入下一葉輪，產生更高壓力。
離心式風機的葉片，按其出口安裝角的大小可分為后彎式、前彎式、徑向三種形式。后彎式葉片的彎曲方向與葉輪旋轉方向相反，出口安裝角小于90度；徑向葉片的出口方向為徑向，出口安裝角等于90度；前彎式葉片的彎曲方向與葉輪旋轉方向相同，出口安裝角大于90度。
五. 應用范圍
離心式風機廣泛用于工廠、礦井、隧道、冷卻塔、車輛、船舶和建筑物的通風、排塵和冷卻；
鍋爐和工業爐窯的通風和引風；
空氣調節設備和家用電器設備中的冷卻和通風；
谷物的烘干和選送；
風洞風源和氣墊船的充氣和推進等。
六. 調試方法

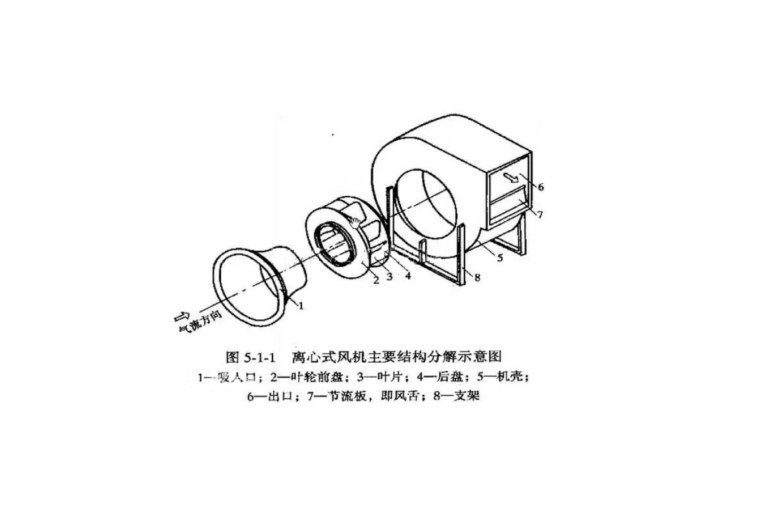

離心式風機是一臺構造復雜的設備，主要有進風口，風閥，葉輪，電機、出風口組成。在不同的狀態下，離心式風機的效果也不相同。因此，不同的部分運行狀況不同時，離心式風機的效果會(huì )受到影響。將離心式風機調試至最佳狀態，可以從多個方面入手。
1、離心式風機允許全壓起動或降壓電動，但應注意，全壓起動時的電流約為5-7倍的額定電流，降壓起動轉矩與電壓平方成正比，當電網容量不足時，應采用降壓起動。
2、離心式風機在試車時，應認真閱讀產品說明書，檢查接線方法是否同接線圖相符；應認真檢查供給風機電源的工作電壓是不是符合要求，電源是否缺相或同相位，所配電器元件的容量是否符合要求。
3、試車時人數不少于兩人，一人控制電源，一人觀察風機運轉情況，發現異?，F象立即停機檢查；首先檢查旋轉方向是否正確；離心式風機開始運轉后，應立即檢查各相運轉電流是否平衡、電流是否超過額定電流；若有不正?，F象，應停機檢查。運轉五分鐘后，停機檢查風機是否有異?，F象，確認無異?，F象再開機運轉。
4、雙速離心式風機試車時，應先起動低速，檢查旋轉方向是否正確；起動高速時必須待風機靜止后再啟動，以防高速反向旋轉，引起開關跳閘及電機受損。
5、離心式風機達到正常轉速時，應測量風機輸入電流是否正常，離心式風機的運行電流不能超過其額定電流。若運行電流超過其額定電流，應檢查供給的電壓是否正常。
6、離心式風機所需電機功率是指在一定工況下，對離心式風機和風機箱，進風口全開時所需功率較大。若進風口全開進行運轉，則電機有損壞的危險。風機試車時最好將風機進口或出口管道上的閥門關閉，運轉后將閥門漸漸開啟，達到所需工況為止，并注意風機的運轉電流是否超過額定電流。
嚴格按照上述調試方式對離心式風機進行調試，可讓離心式風機的效率達到98%以上。
